Замена матрицы ноутбука – сравнительно сложная работа. Бывает, что пользователю приходится проводить такую работу самостоятельно, и относиться к ней нужно очень ответственно. Наша пошаговая инструкция позволит вам легко снять матрицу и установить новую ей на замену.

1. Начать можно с подготовки рабочего места. Вам понадобится большая и достаточно ровная рабочая поверхность. Еще до замены матрицы необходимо выключить компьютер, вытащить его батарею и вытянуть его шнур питания из электрической розетки. Прежде чем вы начнете снимать дисплей с вашего ноутбука, нужно убедиться, что экран не приклеен. В ином случае нужно будет обратиться к специалистам.

2. Заранее, еще до начала работы по замене матрицы ноутбука, вам нужно будет приобрести новый корпус для нее. Обратите внимание, что на крепежных компонентах корпуса матрицы предусмотрены специальные заглушки. Их нужно осторожно снять и отложить в сторону. Также необходимо поступать со всеми небольшими элементами лэптопа.

3. Далее следует снять крепежные элементы крышки вашего ноутбука. Вам потребуется осторожно отсоединить шлейфы приборов, которые располагаются внутри. Необходимо открепить фиксаторы клавиатуры и снять ее. При этом следует очень осторожно отделить шлейф от материнской платы. После можно снять ее верхнюю панель. Обратите внимание – данный элемент очень хрупкий, необходимо работать с ним аккуратно, чтобы не повредить ненароком. При отделении матрицы также нужно быть аккуратным, не сломать края компьютера. Затем можно отделить все шлейфы подсоединения дисплея к материнской плате.

4. С оболочки экрана необходимо открепить болты. Затем необходимо снять части корпуса. Для этого можно задействовать плоскую отвертку, чтобы легко поддевать детали.

5. Необходимо помнить, что некоторые модели ноутбуков являются склеенными по краям. Если ваше устройство также склеено, ни в коем случае нельзя пытаться отодрать матрицу своими силами - лучше воспользоваться услугами специалиста. Иначе можно повредить как старую панель, так и отдельные детали. Обязательно нужно отсоединить и шлейф подключения от экрана - его нужно отключить от основания. После этого необходимо отыскать инвертер - это зеленый чип. Он размещается между экраном и подсветкой. Нужно отсоединить провода, идущие от конвертера.

6. Далее, при установке новой матрицы, всю эту работу потребуется проделать уже в обратном порядке. При установке можно надеть тонкие медицинские перчатки, чтобы не оставлять пятен от пальцев на корпусе. При установке матрицы также нужно соблюдать осторожность. Не давить, не тянуть корпус - иначе можно поломать детали устройства, так им толком и не воспользовавшись. После подсоединения шлейфов нужно проверить работоспособность нового дисплея. Необходимо вставить в розетку шнур питания и включить ноутбук. Если все будет в порядке, можно снова отключить ноутбук и продолжить сборку.

Напоследок стоит отметить, что менять матрицу необходимо исключительно в том случае, если матрица полностью уже вышла из строя. Если вы видите полосы на изображении, оно гаснет периодически или меняет яркость, то проблема заключена в другом. Тогда лучше просто отнести устройство на диагностику к специалистам.

Александр Савчков

Замена матрицы на ноутбуке представляет собой довольно сложный процесс. Но если вы решили снять ее самостоятельно, постарайтесь отнестись к нему ответственно. Придерживаясь пошаговой инструкции, вы сможете аккуратно снять матрицу с ноутбука и установить новую.

Менять матрицу необходимо только в том случае, если она полностью вышла из строя. Если на изображении идут полосы, оно периодически гаснет или постоянно меняется яркость, проблема заключается в другом. В этом случае просто отнесите ноутбук специалистам на диагностику.

Компьютеры так прочно вошли в нашу жизнь, что представить ее без этого полезного изобретения уже невозможно. Без компьютера не обходятся не только предприниматели, программисты и студенты, но и обычные люди. Наше время требует от нас особой динамичности, в любой момент нам может понадобится информация. Как раз в таких ситуациях нас выручает мобильный телефон и портативный компьютер, или ноутбук.

Как правило с телефоном проблем не возникает.Он маленький, его удобно и легко носить с собой, а если мы не будем принимать во внимание эксклюзивные модели по заоблачным ценам, то можно так же сказать, что он вполне доступен всем и по цене.

Другое дело - ноутбуки. Для качественной работы нужен качественный компьютер, чтобы и памяти в нем было много, и внешне он выглядил прилично, чтобы был функционален в работе и «легок на подъем».

Такая вещица обойдется в кругленькую сумму, и неудивительно, что мы чаще и охотнее меняем мобильный телефон, а не компьютер. К тому же некоторых сразу отпугивает мысль о том, что в случае покупки нового ноута придется переносить всю информацию, все перенастраивать и привыкать к новой клавиатуре.

Ноутбуки служат нам верой и правдой, но все же иногда, к большому сожалению, выходят из строя. Сервисных центров, где можно починить ноутбук, имеется достаточно. Но если посмотреть на прайс-лист, то задумываешься - не проще ли купить новый компьютер? Стоит ли овчинка выделки?

Конечно, специалисты сервисных центров не рекомендуют самим ремонтировать ноутбук, особенно если в этих делах вы не разбираетесь, поскольку всегда бывает сложно починить компьютер именно после такого вмешательство неспециалиста.

Если же вы готовы взять на себя риск поэкспериментировать либо же у вас просто нет выхода, поскольку ремонт обойдется в копеечку или же у вас нет времени ждать починки, то поспешу вас обрадовать, некоторые неполадки вы можете устранить сами в домашних условиях, если будете следовать этой инструкции.

Самое «нежное» место портативного компьютера - его дисплей. Именно его очень легко разбить, если обращаться с ноутбуком неаккуратно. Конечно, вам вряд ли придет в голову бить по матрице отбойным молотком, а вот от случайностей никто не застрахован.

Представим, что в один неблагополучный день это случилось. И как назло - на починку нет денег, к тому же вам нужно срочно закончить курсовик, который вы как раз начали набирать, сдавать его нужно уже вот-вот, а если отправить компьютер в сервисный центр, то вы никак не успеваете! Но не будем паниковать, а попробуем сами заменить матрицу ноутбука.

Для начала нужно убедиться, что речь идет именно о поломке. Дело в том, что матрицы ноутбуков имеют некоторые особенности. Вы, конечно, замечали, что lcd-матрица по краям менее яркая, чем в центре, это связано с тем, что lcd-матрица не умеет работать от отраженного света и обязательно нуждается в лампе подсветки. Т.е. это не брак производства, не поломка, а особенность матрицы. Поэтому в таких случаях менять ее нет никакой необходимости.
Если же на мониторе становится почти неразличимым или пропадает изображение, то это значит, что вышла из строя лапма подсветки или же инвентор (плата преобразования лампы подсветки).

Если на экране монитора вдруг исчезли горизонтальные и вертикальные полосы, то причина в поломке дешифратора матрицы и вероятнее всего - повреждение шлейфа.

Если же экран вашего монитора весь в ярких точках или битых пикселях, то вы при наличии гарантийного свидетельства можете рассчитывать на замену матрицы, но это при условии, что таких точек больше десяти и что это не было оговорено заранее компанией-производителем.

А вот когда матрица совершенно точно нуждается в замене, то это при наличии серьезных царапин и повреждений. В любом случае, замена матрицы дома обойдется дешевле, чем в сервисном центре и уж конечно дешевле, чем покупка нового ноута, да и времени займет от 15 до 30 минут.

А теперь давайте перейдем непосредственно к процедуре замены матрицы в домашних условиях.

1. Начнем с техники безопасности: перво-наперво обязательно нужно отключить питание ноубука от сети и отсоединить батарею. Батарея находится на нижней панели ноутбука - переворачиваем его и отсоединяем батарею.
2. Теперь снова переворачиваем ноутбук, раскрываем его и смотрим на монитор. В его углах имеются резиновые заглушки, под которыми, в свою очередь, спрятаны болты, которые удерживают рамку. Поскольку загрушки приклеены, то извлекать их следует очень аккуратно, можно подцепить иголочкой или тонкой отверткой.

4. Помимо болтов, рамка удерживается защелками, нужно аккуратно ее отсоединить от монитора.

5. После того как вы снимите рамку, то увидите в нижней части под матрицей металлические крепления. На них также находятся болты, которые удерживают матрицу на крышке компьютера.

6. Когда вы отсоедините матрицу, обращайтесь с ней аккуратно, лучше производить все последующие манипуляции на мягкой ткани.

7. Теперь необходимо отсоединить все разъемы подключения питания и передачи данных. Это легко сделать, только нужно обязательно проверить, не осталось ли где приклеенных шлейфов.

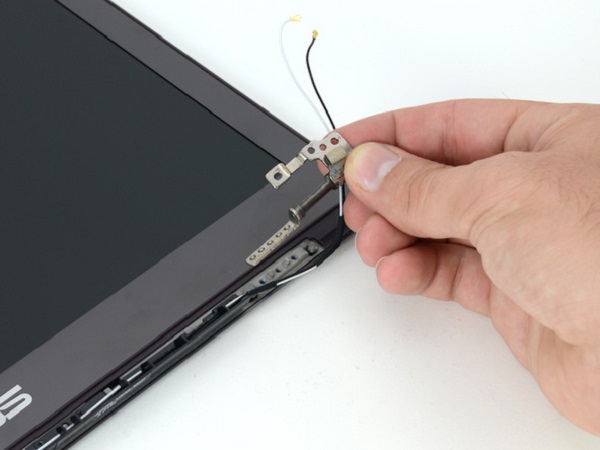

8. Обратите внимание на то, что сама матрица удерживается на боковых болтах крепления ноутбука, которых может быть от четырех до восьми в зависимости от модели.

Итак, мы сняли матрицу. Теперь нужно повторить те же самые действия в обратном порядке, но уже с новой матрицей.

1. Вы устанавливаете новую матрицу на место старой.
2. Вы заново подключаете все разъемы подключения питания и передачи данных.
3. Вы закрепляете все болты, надеваете резиновые заглушки.
4. Теперь можно подключить батарею и включить ноутбук в сеть.

Дело сделано! Включаем ноутбук и проверяем, как работает новая матрица.

Теперь к вам будут обращаться за помощью друзья и знакомые, и кто знает, быть может, вы так набьете руку на смене матриц, что решите открыть свой бизнес. Почему бы и нет? Ведь лучше менять чужие матрицы и зарабатывать на этом деньги, чем ломать свои и тратиться на ремонт.
Удачи!

Замена экрана ноутбука, точнее матрицы, – одна из наиболее распространенных задач, с которой сталкиваются специалисты сервисных центров по починке компьютерной техники.

Матрица - достаточно хрупкая деталь, поэтому она может выйти из строя в результате любых механических повреждений (даже если вы слишком сильно захлопните крышку портативного ПК).

В подавляющем большинстве случаев при поломке матрицы выходят из строя те детали, которые ремонту просто не поддаются. Поэтому починка экрана в 99 случаев из 100 означает полную замену матрицы.

Как узнать о том, что вашему портативному компьютеру требуется замена экрана? Признаков поломки матрицы очень много. Вы можете увидеть на мониторе светящиеся точки (так называемые «мертвые пиксели»), которые доставляют неудобства при работе с приложениями и просмотре фильмов.

Бывают такие случаи, когда половина экрана становится просто черной или монитор покрывается полосами. Если на экране появились пятна, похожие на чернильные, это значит, что матрица разбита, и из нее вылилась часть жидких кристаллов.

Признаков повреждения этой детали очень много, и, как правило, они не остаются незамеченными пользователями, поскольку создают серьезные неудобства в работе с мобильным компьютером.

Наиболее распространенные причины поломки, когда потребуется полная замена матрицы в портативном ПК - это, безусловно, механические повреждения машины.

Например, если вы видите, что на экране появились трещины, это является свидетельством того, что матрица разбита. Если же на мониторе ПК появились специфические неравномерно расположенные вертикальные полосы (при открытии-закрытии крышки нотубука могут пропадать), это верный признак выхода из строя дешифраторов матрицы.

Чуть менее критичными повреждениями являются царапины, «битые» и «мертвые» пиксели, затертости, подтеки после залития ноутбука жидкостью. Это основные случаи, после которых требуется замена детали ноутбука. В остальных случаях матрица может быть отремонтирована специалистами.

Если вы обратитесь в сервисный центр, чьей специализацией является ремонт ноутбуков, вам скажут, что замена экрана является одной из простейших и самых быстрых процедур по починке мобильного компьютера. Работа мастера будет стоить не очень дорого. Основную сумму владелец ноутбука заплатит за новую матрицу, которую ему придется приобрести для переустановки.

Что нужно знать о замене матрицы ноутбука

В наше время ремонт экрана ноутбука является очень востребованной услугой в компьютерных сервисах. Простой пользователь персонального компьютера должен понимать, что ремонт ноутбука полностью отличается от ремонта стационарного компьютера.

Оплатой за универсальность, скорость и главное – мобильность, является большая трудность в починке, так как расположение компонентов на плате очень плотное.

Но прежде всего, перед началом работы ноутбук надо продиагностировать, и только после этого специалист преступает к основному этапу. Работы, связанные с устранением неисправностей в этой технике, можно сравнить с работой ювелира. Для замены монитора в обычном стационарном компьютере, потребуется незначительно время, в ноутбуке же всё намного сложнее и дольше. Следует отметить, что ремонт ноутбуков Acer или же любой другой фирмы – проводится довольно скрупулезно и долго.

Замена экрана ноутбука – стандартная услуга многих сервисных центров. Если дисплей потерял много пикселей, либо «пошёл полосками» или неожиданно пропала цветовая гамма, то надо искать новую матрицу. Это самый просто и легкий способ решения этой проблемы. Для того чтобы осуществить замену матрицы ноутбука, необходимо частично его разобрать, а для этого надо иметь соответствующие знания и опыт. Конечно, можно попробовать поменять экран и самостоятельно, но при этом нет гарантий в том, что вы соберете все правильно.

Также стоит запомнить, что каждый BIOS ноутбука подстроен под «свою» матрицу. После установки нового экрана, мастер обязательно проверяет его работоспособность и проводит ряд тестов по различным параметрам, например, на наличие битых пикселей. В домашних условия, как правило, рядовому пользователю провести диагностику весьма затруднительно. Поэтому иногда проще заплатить, чем потом отдавать деньги не только за экран, но и за ремонт ноутбука.

В стоимость замены матрицы входит цена матрицы, чем больше диагональ, тем выше стоимость и плата за ремонт. Тем более, во многих центрах дают гарантию на ремонт.

Так что если что-то случилось с экраном вашего ноутбука, не переживайте, всё поправимо, стоит только отнести его в мастерскую, и там вернут его в строй.

Что учесть при ремонте ноутбука

Высокие технологии так плотно вошли в нашу жизнь, что сейчас мало кто может представить себе жизнь без персонального компьютера или ноутбука.

Наличие последнего делает нашу жизнь более мобильной, ведь он позволяет быстро решать вопросы по бизнесу, получать доступ к интересующей нас информации. Ноутбуки стали неотъемлемой частью повседневной жизни горожан, они сопровождают нас везде и, соответственно, не всегда их удается защитить от поломок.

В связи с тем, что современный мир полностью оцифрован, ремонт ноутбуков становится одной из ключевых тем, интересующих наше общество. Что же необходимо помнить вам, как хозяину данной техники?

Такой важный процесс, как ремонт ноутбуков, должен выполняться исключительно профессионалами, теми, кто сталкивался с подобными проблемами много раз, теми, кто знает пути их решения и не боится действовать. Доверьте это дело специально подготовленным людям, с необходимыми навыками и знаниями, ведь от этого полностью зависит результат!

О вас и вашем ноутбуке позаботятся должным образом только там, где этим занимаются постоянно, причем получая всегда положительный результат.

Ведь для устранения неполадки важно максимально точно определиться в виде и качестве неисправности, затем произвести разбор ноутбука и определиться с дальнейшими безошибочными действиями.

Кстати, в большинстве случаев деталь, которая отказалась работать, гораздо экономичнее просто заменить, чем ремонтировать.

Для диагностики поломки необходимо видеть за ней определенные причины, а на это способны только профессионалы своего дела. Кроме того, затянувшийся ремонт ноутбука, который происходит, как правило, в тех случаях, когда вы обращаетесь к человеку, не являющемуся специалистом в этой области, требует от вас намного больше денежных вложений. Поэтому очень важно доверять специалистам, у которых за плечами колоссальный опыт и внушительная практика.

Только соблюдая эти правила, вы сможете обеспечить себя техникой, которая исправно будет служить вам долгое время! Обязательно помните, как важен тот факт, что с вами и вашими вещами работают специалисты! Ведь это и является залогом успеха вашего процветания!

Н у-ка признайтесь, что вам хочется сделать, когда вы видите на экране ноутбука наглую рожу соперника, который бессовестно и несправедливо отобрал у вас победу в игре? Ну конечно, стукнуть по ней кулаком! Тем, кто не очень сдержан в эмоциях, всё же лучше держать под рукой боксерскую грушу, ведь от удара пострадает не ваш виртуальный враг, а ни в чем не повинная матрица.

Продолжая тему о самостоятельном апгрейде/ремонте наших электронных помощников, поговорим о восстановлении . Сегодняшний рассказ посвящен тому, как заменить матрицу на ноутбуке.

Как узнать, какая матрица установлена на вашем ноутбуке

Дабы точно не ошибиться в выборе, ведь современные LED-матрицы стоят не особо дешево, можно купить абсолютно такую же, как разбирая. Однако в точности такой в продаже может не оказаться. В этом случае допустимо подобрать взаимозаменяемый аналог. К счастью, абсолютное большинство недорогих и среднебюджетных лэптопов, выпущенных в последние годы, оснащаются типовыми дисплеями, с поиском деталей к которым проблемы сегодня нет.

Как же определить тип матрицы, установленной на ноутбуке? Существует только один способ сделать это правильно: по заводскому парт-номеру, указанному на этикетке самой матрицы, которая находится на ее задней поверхности. Чтобы до нее добраться, придется разобрать экран.

Возможно, при поисках нового «фэйса» для вашего электронного друга вы натолкнетесь на веб-сервисы, которые автоматически подбирают совместимые запчасти по модели компьютера. Стоит ли им доверять? Как я уже говорил, одна и та же модель может быть оборудована разными экранами, и если подобный сервис выдаст вам несколько вариантов, вы запутаетесь еще больше. С другой стороны, если сервис принадлежит серьезному специализированному магазину (Aliexpress к таковым не относится), можете обратиться за разъяснениями к его консультантам.

Вернемся к парт-номеру на этикетке. На картинке ниже он подчеркнут зеленой линией.

Зная этот код, достаточно скормить его Гуглу или Яндексу вместе со словом «купить», и, если деталь не является редкой или сильно устаревшей, вам откроются десятки предложений Интернет-магазинов.

В парт-номерах зашифрованы некоторые параметры матриц, в частности – диагональ и производитель. В моем примере – LTN156 AT37, экран имеет диагональ 15,6” (число 156) и выпущен он компанией Samsung, на что указывает шифр завода LTN.

Какие параметры важны для подбора совместимой матрицы

И у старой, и у новой детали обязательно должны совпадать:

• Диагональ , иначе новая просто не подойдет по величине.
• Разрешение . Этот параметр иногда указывают только в пикселях, например, 1280×800. Иногда – вместе с буквенными обозначениями, вроде WSVGA, WXGA и т. д. Последние помимо разрешения учитывают соотношение сторон экрана. Более детальную информацию о том, что это означает, можете получить из .
• Тип подсветки – LED (светодиодный, чаще всего встречающийся на современных лэптопах) или CCFL (ламповый – относительно устаревший).
• Форм-фактор : толщина, расположение и тип креплений к корпусу крышки, место подключения видеошлейфа, количество контактов разъема. 40-пиновыми разъемами оборудованы современные LED-матрицы, 30-пиновыми – чаще ламповые, но не всегда. 20-пиновые (редкие) встречаются при том и другом типе подсветки. В случае несовпадения только распиновки разъема новый экран можно подключить через специальный адаптер-переходник.

Попробуем для примера подобрать аналог уже упомянутой «морды» – LTN156AT37 (встречается на некоторых моделях Acer).

Зайдем на сайт любого интернет-магазина, где есть ее описание.

Получается, на замену подойдет любая матрица, у которой:

• Диагональ – 15,6”.
• Разрешение – 1366×768 WXGA.
• Подсветка – LED.
• Разъем – 30 pin.
• Крепления (ушки под винты) – вверху и внизу, разъем для шлейфа – снизу справа, толщина – slim (тонкая).

Теперь обратимся к каталогам и выберем из них товары с аналогичными характеристиками. Впрочем, можно этого и не делать, поскольку магазины часто приводят списки аналогов в описании каждой матрицы. Но так как сведения там не всегда достоверны, лучше перепроверить.

Пользователи часто интересуются, можно ли установить 30 или 40-пиновую LED-матрицу вместо 30-пиновой CCFL, если по остальным параметрам они совпадают? Отвечаю: поскольку новых CCFL-матриц остается всё меньше (их уже не выпускают), разработаны шлейф-переходники, которые позволяют производить такую замену. Последние обычно продаются там же, где и матрицы.

Правило – правилом, но есть исключения

На фото ниже хорошо заметно, что крышка MacBook Air примерно вдвое тоньше крышки MacBook Pro. У второго матрица съемная.

Кстати, стремясь делать что-то похожее на макбуки (внешне, но не качеством), подобные «лайфхаки» с клеем используют и производители из Поднебесной.

Несъемность клееных матриц Apple, конечно же, условная. Опытные ремонтники давно научились их снимать и менять, но тем, кто никогда раньше подобного не делал, лучше не пытаться им подражать, ибо вероятность испортить дорогостоящие детали близка к 99%.

Ремонт разбитого экрана с клееной матрицей на дешевых китайских лэптопах, как правило, невозможен из-за отсутствия в продаже запасных частей. А также нецелесообразен по стоимости.

А теперь – “расчлененка”. Всё, что описано ниже, выполняется на ваш страх и риск

Перед тем как приступать к разборке экрана, не забудьте полностью обесточить ноутбук – отсоединить внешний блок питания и аккумуляторную батарею, даже если последняя, по вашему мнению, разряжена.

Дальше приступим к демонтажу рамки дисплея – детали, которая окружает экран. На передней части рамок обычно есть небольшие резиновые накладки, которые предохраняют экран от соприкосновения с клавиатурой при закрытии крышки. Под некоторыми из этих накладок находятся винты, которые держат рамку.

Используя лезвие ножа, аккуратно отделите накладки от рамки. Старайтесь не дотрагиваться пальцами до их нижней поверхности, покрытой липкой массой, иначе они в дальнейшем будут плохо держаться.

Следом выкрутите все винты. Если их нет, значит, рамка держится только на защелках.

Подденьте рамку руками и постарайтесь отделить от экрана. Если она не поддается, вставьте в щель между ней и основной частью крышки пластиковую карту или медиатор и осторожно ведите ими вдоль периметра, отщелкивая защелки.

Некоторые рамки дополнительно фиксируются двусторонним скотчем. Для их снятия приходится прикладывать чуть больше усилий.

Отсоединив рамку, отложите ее в сторону. Теперь перед вами – сама матрица. Чаще всего они тоже крепятся к крышке лэптопа винтами, но есть модели, которые вставляются в пазы.

Выкрутите винты, удерживающие матрицу, потом возьмите ее за края и положите на клавиатуру «лицом» вниз.

Следующий этап – отключение видеошлейфа и кабеля инвертора – устройства управления подсветкой, которое на CCFL-матрицах имеет отдельный коннектор. Первым делом отсоедините шлейф: аккуратно отклейте скотч, которым он прикреплен к задней стенке матрицы и, помогая себе спуджером, извлеките его из разъема. Следом отключите инвертор. Если к матрице прилегает шлейф веб-камеры, также отсоедините его.

Кстати, на этом этапе вы как раз и узнаете, что за экран установлен на вашем компьютере. Парт-номер, по которому определяют его модель, как вы помните, указан на этикетке.

Установка новой матрицы и сборка дисплея производятся в обратном порядке.

Немного о подключении LED-матриц вместо CCFL через шлейф-переходник

К чему подключать основные разъемы шлейф-переходника, думаю, понятно. LED – к порту LED-матрицы. CCFL – к видеокабелю ноутбука. Из портов инвертора вам понадобится только один – тот к которому подойдет кабель вашего CCFL-инвертора.

После подключения зафиксируйте шлейф-переходник на задней панели матрицы клейкой лентой, и можете собирать ноутбук. Если всё сделано правильно, машина не заметит подмены.
